हाई स्पीड स्टील बार स्ट्रेट-कटिंग मशीन जीएसटी8-14

High स्पीड सीएनसी स्टील बार स्ट्रेट-कटिंग मशीन जीएसटी8-14φ 8 ~ φ 14 कोल्ड रोल्ड राउंड / कोल्ड रोल्ड रिब बार, φ 8 ~ φ 14 हॉट रोल्ड सर्कल और φ 8 ~ φ 14 हॉट रोल्ड रिब बार (ग्रेड स्टील सहित) को सीधा करने के लिए उपयुक्त है। इसका उपयोग अलौह धातु के तार रॉड और φ 8~ φ 12 के लिए भी किया जा सकता है। इस मशीन में उच्च सीधीकरण दक्षता और उच्च आकार सटीकता के फायदे हैं; सही कटिंग मात्रा तक पहुंचने के बाद स्वचालित गिनती फ़ंक्शन और स्वचालित शटडाउन फ़ंक्शन के साथ।



तकनीकी डाटा:



नमूना	जीएसटी8-14
सीधा और काटने वाला दीया।	φ 8~ φ13 (एचआरबी 550)
	φ 8~ φ14 (एचआरबी 400)
सीधी और काटने की लंबाई	600मिमी-8000मिमी
सीधी और काटने की गति	उच्च गति 130 मीटर/मिनट
	मध्यम गति 100 मीटर/मिनट
	कम गति 70 मीटर/मिनट
सीधे और काटने में त्रुटि	±2मिमी से कम या उसके बराबर
सीधा	2 मिमी/मीटर से कम या उसके बराबर
मोटर की शक्ति	कटिंग मोटर 7.5kw
	लंबाई मापने वाली मोटर 0.6 किलोवाट
	37 किलोवाट पर सीधी मोटर
कंसोल का आकार	3220×1070×1400मिमी
मशीन का वजन	3500 किग्रा



उपकरण लाभ :





·मशीन संरचना·





1. मशीन शेड्यूल



2. मशीन सीधी प्रणाली

इस सीधे सिस्टम का लाभ यह है कि यह कॉइल बार को अधिक सीधा बना सकता है और बार को कोई नुकसान नहीं होता है, लंबाई की त्रुटि ±2 मिमी तक नियंत्रित हो सकती है।



3. मल्टी-टास्किंग और ऑटो.मापन प्रणाली

इस मशीन को 30 से अधिक कार्यों के रूप में सेट किया जा सकता है और प्रत्येक कार्य को स्वचालित रूप से दूसरे में स्थानांतरित किया जा सकता है, और सीधी कटिंग लंबाई निम्नलिखित मीटर प्रणाली द्वारा स्वचालित रूप से मापी जाएगी

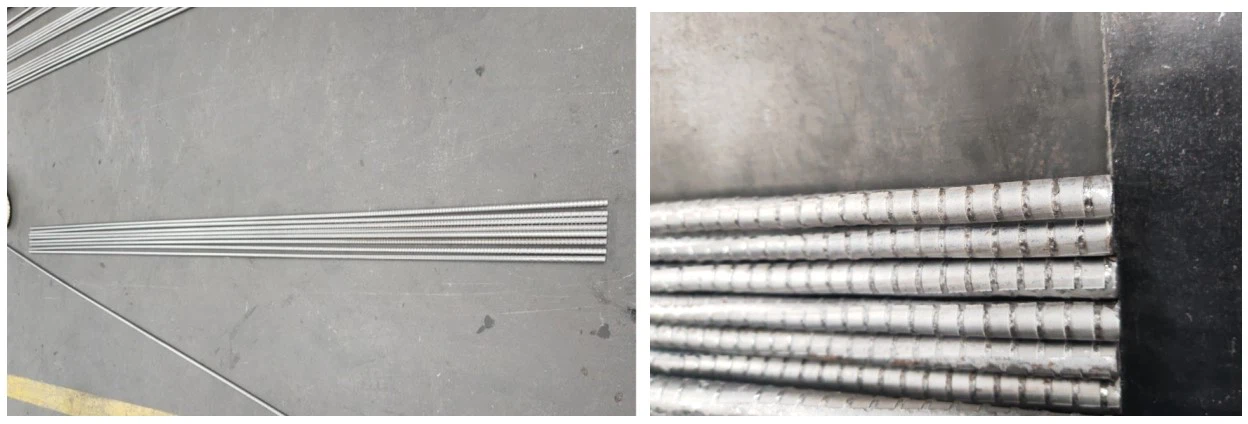

4. तैयार उत्पाद स्वचालित संग्रह प्रणाली

कटिंग बार रोलिंग सिस्टम द्वारा स्वचालित संग्रह होगा, चाहे छोटी बार हो या लंबी बार।



5. उच्च गति और सटीक कटिंग नियंत्रण प्रणाली

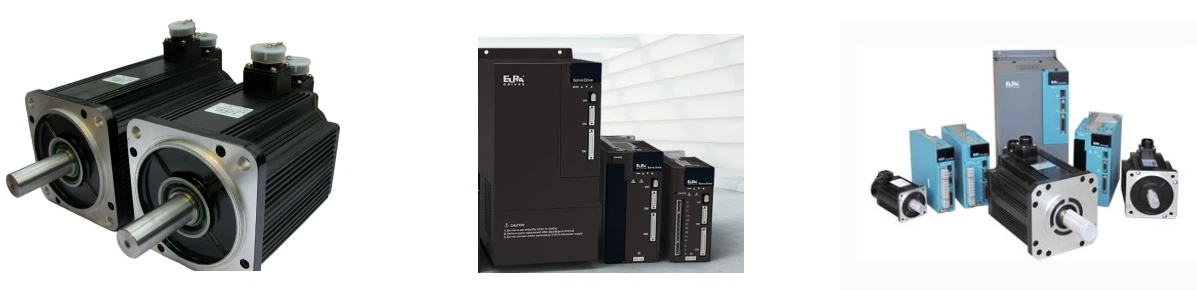

यह मशीन सर्वो मोटर द्वारा संचालित होती है, और फॉर्मिंग की लंबाई अधिक सटीक होती है और गति 130 मीटर/मिनट तक पहुंच सकती है।







साइट लेआउट









आपूर्ति की गुंजाइश





नहीं.	अवयव		मात्रा
1	वायर पेऑफ़ (2 टन)		1 सेट
2	केंद्रीय मशीन	तार सीधा करने वाली इकाइयाँ	1 यूनिट
		वायर फीडिंग यूनिट	1 यूनिट
		तार झुकने वाली इकाई	1 यूनिट
		तार काटने की इकाई	1 यूनिट
		विद्युत कैबिनेट	1 यूनिट
3	हवा कंप्रेसर		1 यूनिट
4	नियंत्रण कंसोल		1 यूनिट
5	स्पेयर पार्ट्स		1 सेट
6	औजार		1 सेट
7	उपयोगकर्ता की मार्गदर्शिका		1 सेट



ध्यान दें: भुगतान निम्नलिखित है और इसे चुना जा सकता है
