साइलेंट स्टील बार बेंडिंग मशीन TW42
Oct 13, 2022| साइलेंट स्टील बार बेंडिंग मशीन TW42
| Wहम इसे साइलेंट स्टील बार बेंडिंग मशीन क्यों कहते हैं? इसलिये: |
1. हम चुनते हैंउद्योग गियर बॉक्स और पूरे सीलतो इस तरह के गियर बॉक्स जैसे कार के गियर बॉक्स में सिर्फ शोर होता है10-20 डीबीऔर सामान्य झुकने वाली मशीन की तुलना करें dB 60-80 dB से अधिक है (32mm बार को मोड़ने के लिए अटैचमेंट में TW40 का वीडियो देखें);
2. इस तरह की झुकने वाली मशीन का पूरा जीवन हैगियर ऑयल बदलने की जरूरत नहीं हैक्योंकि पूरे सीलबंद, इसका मतलब है कि आप हर साल दो बार तेल की लागत को सामान्य झुकने वाली मशीन की तुलना में बचा सकते हैं, और यह प्रति वर्ष लगभग 100USD बचा सकता है, यदि दस वर्ष, आप कर सकते हैं1000USD पूरी तरह से बचाएं.
3. अच्छी वारंटी का वादा, गियर बॉक्स हम देंगेदस साल की वारंटी, अगर कोई टूटा हुआ है तो हम मुफ्त में बदल देंगे।
4. आर्थिक मूल्य, समान क्षमता वाला मॉडल सिर्फ 10 प्रतिशत ऊपर की कीमत है।
तो यह मशीन आने वाले भविष्य में अन्य सभी झुकने वाली मशीन डिज़ाइन को बदल देगी और बदल देगी, और झुकने वाली मशीन काम करने के समय को चुप कर देगी।
हमारे पास तीन मॉडल हैं: TW42, TW40 और TW22। आज मैं TW42 पेश करना चाहता हूं।
तकनीकी मापदंड:
झुकने की क्षमता | 6-40 मिमी (450N/mm2 से कम या इसके बराबर) | 6-36 मिमी (650N/mm2 से कम या इसके बराबर) | |||
संचालन | स्वचालित (कमी गियरबॉक्स) | ||||
इंजन की शक्ति | 2.2 किलोवाट-4पी | ||||
मोटर रोटेशन की गति | 1440 आर/मिनट | ||||
वर्किंग डिस्क की गति | 9 आर/मिनट | ||||
शोर मूल्य (1 मी दूर) | 65dB(A) से कम या इसके बराबर | ||||
वजन | 370 किग्रा. | ||||
आयाम (एल * डब्ल्यू * एच) | 810*760*860 मिमी | ||||
संरचनात्मक विशेषता:
TW42 स्टील बार शराबीड्राइव मैकेनिज्म, फ्रेमवर्क और वर्कबेंच शामिल हैं,ड्राइव तंत्र रिडक्शन मोटर ड्राइव वर्किंग डिस्क के माध्यम से है। और TW42 में एंगल एडजस्टमेंट स्ट्रक्चर भी है, वर्किंग डिस्क पर एंगल एडजस्टमेंट डिवाइस, सेमी-ऑटोमैटिक ऑपरेशन हासिल कर सकता है। TW42 में सरल संरचना, कम शोर और आसान ऑपरेशन है।
स्थापना और संचालन:

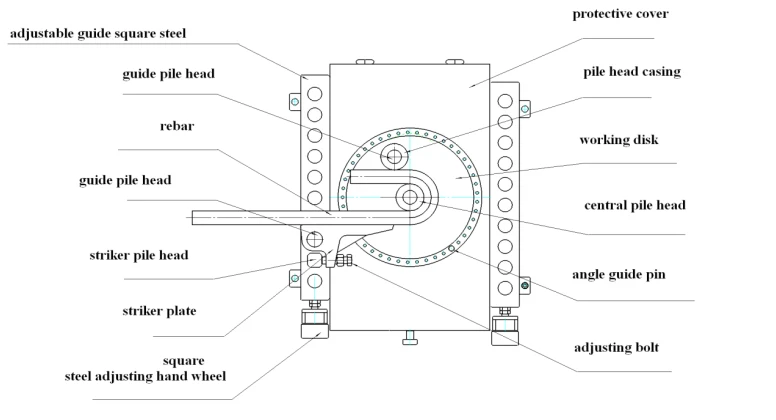

1 स्टील बार झुकने की मशीनTW42 6-42 मिमी झुकता है। पाइल हेड केसिंग, गाइड पाइल हेड, स्ट्राइकर प्लेट आदि को नियोजित करके निर्माण कार्यों की जरूरतों के अनुसार विभिन्न आकृतियों में स्टील बार। निम्नलिखित आकृति में,TW42काम के टुकड़ों की स्थापना विधि को विस्तृत करने के लिए एक उदाहरण के रूप में दिया गया है।
2 विभिन्न व्यास की स्टील की छड़ों को मोड़ने के लिए निम्नलिखित पहलुओं पर ध्यान दिया जाना चाहिए: झुकने की त्रिज्या को रिबार के व्यास और अंतिम तन्य शक्ति के अनुसार निर्धारित किया जाएगा, जिसका अर्थ है कि उपयुक्त पाइल हेड केसिंग, स्ट्राइकर प्लेट आदि का उपयोग किया जाना चाहिए। यदि स्टील बार व्यास के 2.5 गुना के अनुसार कक्षा I विकृत स्टील बार के लिए उदाहरण दिया जाता है, तो अनुशंसित पाइल हेड केसिंग या गाइड पाइल हेड को विभिन्न व्यास के रिबार के लिए सूचीबद्ध किया जाता है। संबंध के लिए कृपया तालिका I देखें।
तालिका मैं क्लास I स्टील Q235 (σb 450N/mm से कम या बराबर2) इकाई: मिमी
नोट: σb स्टील बार की परम तन्य शक्ति (तनाव) को संदर्भित करता है
स्टील बार का व्यास | 6-8 | 9-10 | 12-14 | 16-22 | 18-22 | 24-28 | 30-35 | 36-40 |
ढेर सिर शाफ्ट (आवरण) का व्यास | φ20 | φ25 | φ35 | φ54 | φ59 | φ74 | φ84 | φ99 |
टेबल II क्लास II स्टील C45 (σb 650N/mm से कम या बराबर2) इकाई: मिमी
नोट: σb स्टील बार की परम तन्य शक्ति (तनाव) को संदर्भित करता है
स्टील बार का व्यास | 6-8 | 10-12 | 14-18 | 18-20 | 22-25 | 28-30 | 32-36 |
ढेर सिर शाफ्ट (आवरण) का व्यास | φ25 | φ35 | φ54 | φ59 | φ74 | φ84 | φ99 |
3 संबंधित तन्य शक्ति के अनुसार, पाइल हेड केसिंग या गाइड पाइल हेड को टेबल III के आधार पर चुना जाएगा और वर्किंग डिस्क के केंद्र में स्थापित किया जाएगा। उपयुक्त गाइड पाइल हेड और पाइल हेड केसिंग को वर्किंग डिक पर लगाया जाएगा और स्ट्राइकर पाइल हेड और स्ट्राइकर प्लेट को गाइड स्क्वायर स्टील पर लगाया जाएगा। फिर, खाली रन किया जा सकता है। यदि कोई विफलता नहीं होती है, तो झुकाव किया जा सकता है।
4 Aव्यास और शक्ति के अंतर के अनुसार, एक ही समय में मोड़ी जाने वाली रिबार की अधिकतम मात्रा नीचे तालिका III में दी गई है।
मात्रा व्यास（मिमी） | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||
एक | σb | से कम या बराबर450N/मिमी2 | 40 | 30 | 25 | 20 | 18 | 14 | 10 | 8 |
से कम या बराबर650N/मिमी2 | 36 | 25 | 22 | 18 | 16 | 12 | 8 | 6 | ||
से कम या बराबर850N/मिमी2 | 32 | 22 | 20 | 18 | 14 | 10 | 6 | |||
दोहरा | σb | से कम या बराबर450N/मिमी2 | 30 | 20 | 18 | 14 | 12 | 10 | 8 | 6 |
से कम या बराबर650N/मिमी2 | 28 | 18 | 16 | 12 | 8 | 6 | ||||
से कम या बराबर850N/मिमी2 | 25 | 16 | 14 | 10 | 8 | |||||
A. विफलता की स्थिति, झुकना तुरंत बंद कर दिया जाएगा और विफलता तय होने के बाद भी जारी रहेगा।
B. माप के समय को कम करने के लिए, आकार से पहले रीबर की स्थापना स्थिति दिखाने के लिए वर्कबेंच पर गेज सेट किया जा सकता है यूपी।
विवरण:

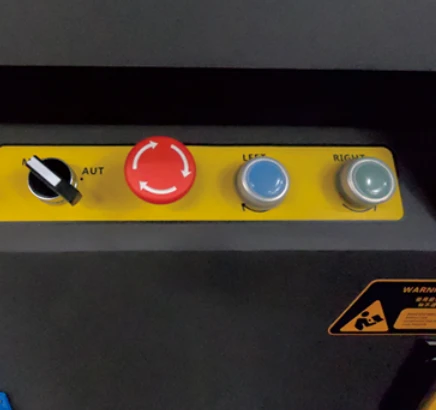

पैर पेडल और मैनुअल नियंत्रण मुक्त स्विच, सुविधाजनक और व्यावहारिक।
फोर्ज्ड स्क्वायर स्टील, डिस्क, स्पेशल हीट ट्रीट पाइल हेड एक्सेसरीज।
साइलेंट गियरबॉक्स, जीवन भर ईंधन भरने से मुक्त।

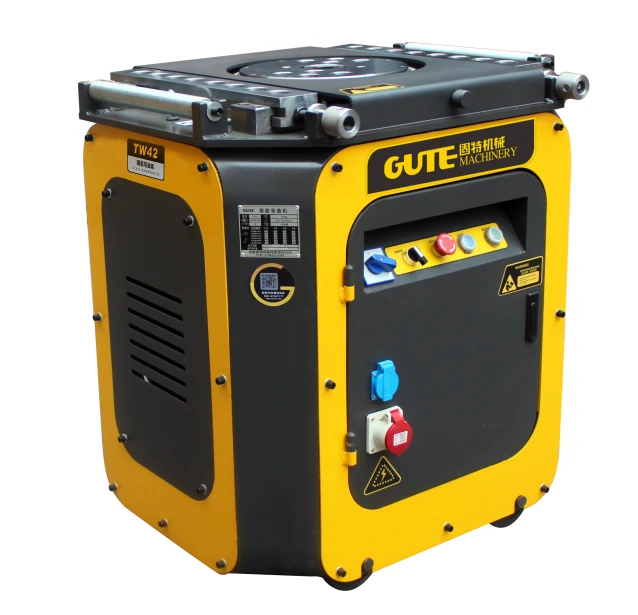

मशीन की तस्वीर:
