घरेलू डेब्यू-ग्यूट की स्टील केज इंटीग्रेटेड ऑटोमैटिक प्रोडक्शन लाइन ने फिर से स्टील केज के उत्पादन को गति दी
Dec 10, 2022| "घरेलू शुरुआत" जीयूटीई की स्टील केज एकीकृत स्वचालित उत्पादन लाइन फिर से स्टील केज के उत्पादन को गति देती है
रिबार केज एकीकृत स्वचालित उत्पादन लाइन कंपनी द्वारा विकसित स्वतंत्र बौद्धिक संपदा अधिकारों के साथ एक रिबर केज वेल्डिंग उपकरण है। उपकरण मुख्य रूप से हम हैंसबवे, ब्रिज, हाउसिंग कंस्ट्रक्शन, एयरपोर्ट, हाईवे, फाउंडेशन फाउंडेशन में एड। उच्च वेल्डिंग दक्षता, एक मुख्य सुदृढीकरण को पूरा करने के लिए वेल्डिंग का समय 35 सेकंड से कम है, और वेल्डिंग संयुक्त के वेल्डिंग समय को प्रक्रिया के अनुसार कॉन्फ़िगर और सहेजा जा सकता है, कर्मियों को बचाने और वेल्डिंग दक्षता में काफी सुधार होता है। निरंतर और तेज़ वेल्डिंग सुनिश्चित करने के लिए, 9 मीटर से 12 मीटर स्टील पिंजरे के कंकाल को 20 मिनट में वेल्ड किया जा सकता है, और घाव को 25 मिनट में घाव और वेल्ड किया जा सकता है। अच्छी वेल्डिंग गुणवत्ता, कोई आभासी वेल्डिंग, विश्वसनीय गुणवत्ता नहीं।
उपकरण तकनीकी लाभ का परिचय
उद्योग में पहला, ऑप्टिकल थ्रेड स्वचालित डिटेक्टर से जुड़ा हुआ है, 3 सेकंड में स्टील थ्रेड के बड़े व्यास, मध्यम व्यास और छोटे व्यास का स्वचालित पता लगाने को पूरा करता है, और पहचान डेटा स्वचालित रूप से सहेजा जाता है, जो पुनर्प्राप्ति के लिए सुविधाजनक है और सत्यापन।
Wहाय वी कॉल्ट सिल
तेजी से उत्पादन दक्षता, कंकाल को 30-40 मिनट में पूरा करने की गारंटी दी जा सकती है, और रीबर पिंजरे को 80 मिनट (कार्यकर्ता प्रवीणता) में पूरा किया जा सकता है।
स्वचालन की उच्च डिग्री, एक-व्यक्ति ऑपरेशन श्रम तीव्रता को बहुत कम कर सकता है।
उत्पादन सटीकता अधिक है, सर्वो मोटर की मुख्य पसलियों की लंबाई का पता लगाने और स्थिति सटीकता को 2 मिमी के भीतर नियंत्रित किया जा सकता है, और मुख्य पसलियों के अंतर को 10 मिमी के भीतर नियंत्रित किया जा सकता है।
डिवाइस कॉन्फ़िगरेशन का परिचय
उपकरण मुख्य रूप से स्वचालित स्टील बार फीडिंग मैकेनिज्म, ऑटोमैटिक स्टील बार सॉइंग प्रोडक्शन लाइन, ऑटोमैटिक थ्रेड डिटेक्शन मैकेनिज्म, ऑटोमैटिक स्टील बार ट्रांसफर मैकेनिज्म और ऑटोमैटिक स्टील केज वेल्डिंग वर्कस्टेशन से बना है।

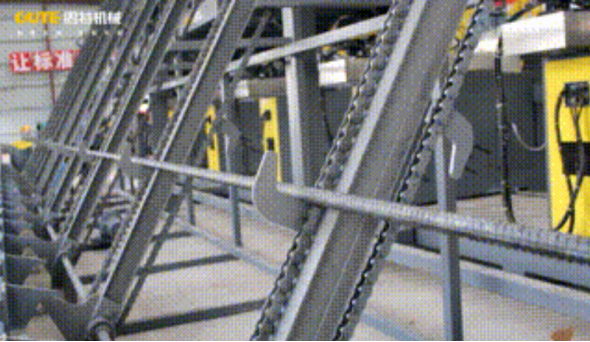

रीइन्फोर्समेंट ऑटोमैटिक फीडिंग मैकेनिज्म: रॉ स्टील रिबार्स टूट जाते हैं, सॉर्ट हो जाते हैं और स्वचालित फीडिंग मैकेनिज्म के माध्यम से स्वचालित रूप से लोड हो जाते हैं।
पूरी तरह से स्वचालित स्टील बार काटने का कार्य उत्पादन लाइन: कच्चा माल स्टील बार पूरी तरह से स्वचालित स्टील बार काटने का कार्य उत्पादन लाइन के माध्यम से स्टील बार काटने, परेशान करने, थ्रेडिंग, पीसने और अन्य प्रक्रियाओं को पूरा करता है।
थ्रेड ऑटोमैटिक डिटेक्शन मैकेनिज्म: ऑप्टिकल थ्रेड ऑटोमैटिक डिटेक्शन इंस्ट्रूमेंट से जुड़ा, स्टील थ्रेड के बड़े व्यास, मध्य व्यास और छोटे व्यास का स्वत: पता लगाना 3 सेकंड में पूरा हो जाता है, और डिटेक्शन डेटा अपने आप सेव हो जाता है, जो रिट्रीवल के लिए सुविधाजनक है और सत्यापन।
स्वचालित स्टील बार ट्रांसफर मैकेनिज्म: स्टील केज प्रोसेसिंग के लिए ऑटोमैटिक स्टील बार ट्रांसफर मैकेनिज्म के जरिए योग्य स्टील बार को वेल्डिंग वर्कस्टेशन में ट्रांसफर करें।

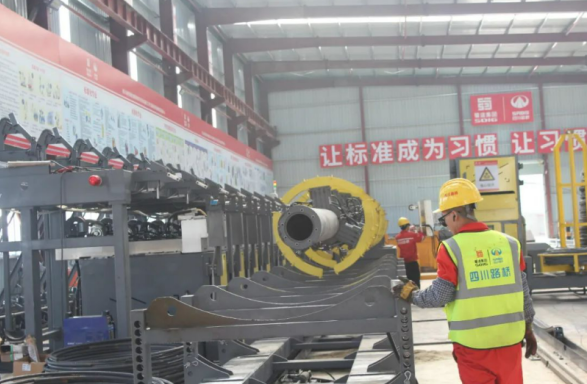

पूरी तरह से स्वचालित स्टील केज वेल्डिंग वर्कस्टेशन: असेंबली लाइन प्रक्रियाओं को पूरा करें जैसे कि मुख्य बार की स्वचालित फीडिंग, मुख्य बार की लंबाई का पता लगाना और स्थिति, मुख्य बार और घुमावदार बार की स्वचालित वेल्डिंग, और स्टील बार पिंजरों को स्वचालित रूप से हटाना।
| तकनीकी विशेषता |
| पूरी तरह से स्वचालित स्टील केज वेल्डिंग वर्कस्टेशन GHZ25-12 | ||
| 1 | ढेर का व्यास | φ1500-φ2500मिमी |
| 2 | सुदृढीकरण पिंजरे मुख्य सुदृढीकरण व्यास | φ18-φ32मिमी |
| 3 | स्टील बार घुमावदार व्यास | φ8-φ14मिमी |
| 4 | सुदृढीकरण पिंजरे का प्रकार मुख्य सुदृढीकरण | एकल मुख्य सुदृढीकरण (डबल मुख्य सुदृढीकरण - अनुकूलित किया जा सकता है) |
| 5 | रिबर पिंजरे प्रकार | सिंगल वाइंडिंग (डबल वाइंडिंग - वैकल्पिक) |
| 6 | सुदृढीकरण पिंजरे के चारों ओर रिक्ति | 70-300मिमी |
| 7 | सुदृढीकरण पिंजरे की लंबाई | 13.5m से कम या इसके बराबर |
| 8 | मुख्य सुदृढीकरण खिला स्थिति समय | 35 सेकंड |
| 9 | आकार | 30m*8.5m*3m |
| 10 | कुल शक्ति | 130 किलोवाट |
| 11 | कुल वजन | |
| उत्पादन की तारीख | ||
| उत्पादन संख्या | ||
| निर्माण: चेंगदू गुट मशीनरी वर्क्स कं, लिमिटेड | ||
| पता:औद्योगिक विकास क्षेत्र, पेंगझोउ शहर, सिचुआन प्रांत, पीआर चीन | ||
आयाम और स्थापना लेआउट:
उपकरण का कुल क्षेत्रफल: 30 मीटर लंबा x 8.5 मीटर चौड़ा; प्रसंस्करण क्षेत्र 17 मीटर लंबा है, और पिंजरे से बाहर का क्षेत्र 13 मीटर लंबा है। आकृति में 1 और 2 क्षेत्रों में उपकरण स्टील पिंजरे के कंकाल की पूरी तरह से स्वचालित वेल्डिंग को पूरा कर सकते हैं; इस्पात पिंजरे कंकाल प्रसंस्करण क्षेत्र द्वारा कब्जा कर लिया गया क्षेत्र: 17 मीटर लंबा x 5.2 मीटर चौड़ा। चित्र में 3 इस्पात पिंजरे घुमावदार सलाखों के लिए घुमावदार और स्वत: वेल्डिंग उपकरण है; घुमावदार बार प्रसंस्करण क्षेत्र द्वारा कब्जा कर लिया गया क्षेत्र: लंबाई 17 मीटर x चौड़ाई 3.3 मीटर। चित्र के बीच 4 ऑपरेटिंग टेबल है। उपकरण मॉड्यूलर डिजाइन को अपनाता है, और समग्र कार्य को उपयोगकर्ता की जरूरतों के अनुसार अलग और संयोजित किया जा सकता है।
